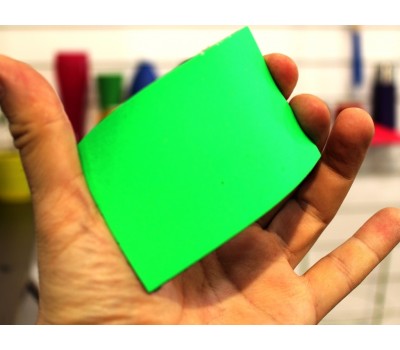

Дорогие друзья. Представляем вам ультраяркие флуоресцентные полиуретановые вододисперсионные двухкомпонентные краски для профессионального окраса изделий из резины (кроме изделий из силикона). Благодаря своему составу, эти краски обладают высокой яркостью в дневное время и ярким свечением в темноте в ультрафиолетовых лучах. Полиуретановые краски для резины обладают высокой адгезией к резиновым поверхностям, отлично переносят атмосферные и эксплуатационные нагрузки.  Очень важным аспектом является абсолютная пожаробезопасность полиуретановых красок, воздушная сушка при комнатной температуре, отсутствие ядовитых паров, возможность нанесения на поверхность кистью, тампоном, валиком и, конечно, покрасочным пистолетом. Эти и другие технические параметры позволяют использовать полиуретановые краски для резины как на производстве, так и в условиях домашней мастерской.

ТЕХНОЛОГИЯ ПРИМЕНЕНИЯ

    Краски для резины являются двухкомпонентным вододисперсионным полиуретаном. Для получения флуоресцентного эффекта поверхность должна быть окрашена в белый цвет. Пользоваться двухкомпонентными красками для резины очень просто. Сначала нужно правильно подготовить поверхность к покраске. Глянец с поверхности можно не снимать, грунтовать тоже не нужно.  Проводим двухэтапную очистку резины.  Первый этап - это очистка резины антисиликоном. Второй этап - очистка изопропиловым спиртом. Температура окрашиваемой поверхности должна быть не ниже +17 градусов. В краску добавляем 10% отвердителя и тщательно перемешиваем. Время жизни смеси 3-4 часа. Наносить краску нужно покрасочным пистолетом с дюзой 1.2 -1.4 мм. Краску заправлять в бачок краскопульта следует через фильтр-воронку.   Окраска производится в 1-2 слоя. Межслоевая выдержка 40-50 минут. Толщина получаемого покрытия 80-100 мкм. Сушку покрытия производить при комнатной температуре в течении 12 часов. Интенсивно эксплуатировать изделие можно через 72 часа после покраски. Не высохшую краску можно убрать водой (лучше тёплой), так же и краскопульт промывается тёплой водой, а высохшую краску можно смыть - органическим растворителем P-646. Краски на водной основе следует хранить при температуре не ниже 5 градусов тепла. Расход краски: 100 г рабочей смеси на 1кв.м окрашиваемой площади. Полиуретановые краски на водной основе не имеют резкого запаха, пожаробезопасные, испарения не токсичны - их использование с помощью кисти, тампона, валика допускается в закрытых слабопроветриваемых помещениях. При покраске краскопультом используйте принудительную вентиляцию и противопыльные маски.

ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ

Полиуретановые краски для резины образуют полуматовое декоративное покрытие обладающее долговечностью, высокой эксплуатационной прочностью и атмосферной стойкостью. Однако, при эксплуатации покрытия, следует избегать воздействия на него органических растворителей типа Р646 и аналогичных, а также абразивных материалов типа битого стекла, щебня и др., которые могут нарушить целостность полиуретановой плёнки. Хранить не использованную краску нужно вдали от прямых солнечных лучей при положительных температурах в герметично закрытой таре. Срок хранения краски не более 2-х лет. При загустении краски в неё можно добавить до 10% обычной воды.
