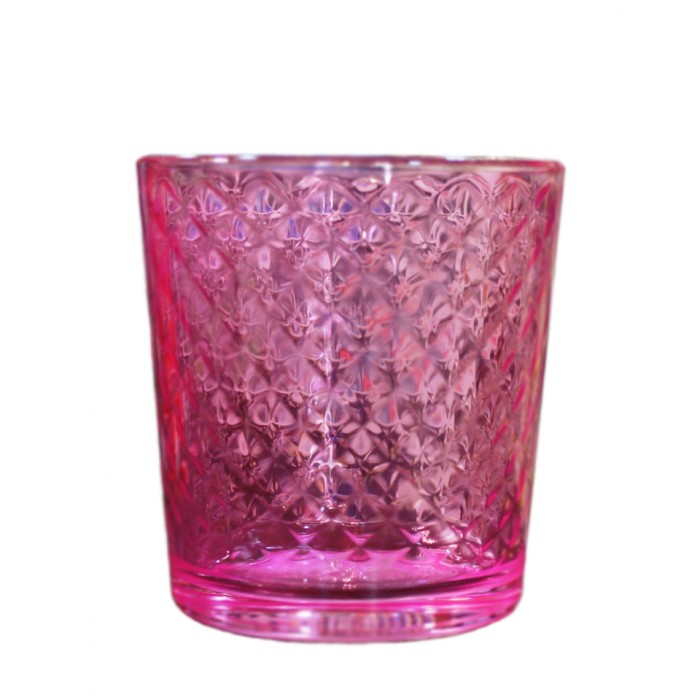

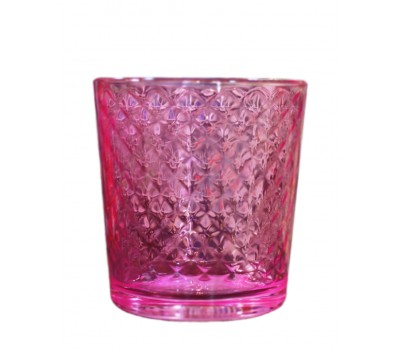

Дорогие друзья! на этой полке магазина мы представляем полиуретановые вододисперсионные ПРОЗРАЧНЫЕ (тонировочные) краски для оргстекла (синоним: плексиглас, акриловое стекло) и поликарбоната ФИКСИРОВАННЫХ ЦВЕТОВ. Образцы в виде окрашенных стаканов с максимальной достоверностью передают оттенок краски. Обратите внимание: эти замечательные краски для оргстекла и поликарбоната не акриловые, а полиуретановые. Это профессиональные промышленные краски которые по всем своим эксплуатационным и эстетическим качествам, долговечности и адгезии к оргстеклу и поликарбонату на несколько порядков превосходят акриловые материалы.

Итак: краска для оргстекла и поликарбоната прозрачная (тонировочная) полиуретановая вододисперсионная,  от 100г на развес. Для покупки набираете нужное общее количество краски по 100г и кладёте в корзину.

    ТЕХНОЛОГИЯ ПРИМЕНЕНИЯ:

Подготовка продукта. Для получения рабочей смеси необходимо в краску добавить отвердитель 14-20% от веса краски и активатор адгезии 3-5% от веса краски. Указанные компоненты тщательно перемешиваются 1-2 мин.  Для регулирования вязкости смеси, если это требуется, используется очищенная вода, не рекомендуется добавлять воды более 5%. Непосредственно перед окрашиванием, рабочую смесь следует профильтровать через фильтр 25-100 мкм. После смешения компонентов, краска пригодна для окрашивания от 2 до 4 часов. В течении этого времени будет происходить медленный рост вязкости, что в итоге сделает его непригодным для нанесения.

Оборудование и технология. Значения температур поверхности оргстекла, краски и окрасочного оборудования должны быть 16- 26 °С. Окрашиваемая поверхность должна быть очищенной, обезжиренной, сухой. Поверхность обезжиривается изопропиловым спиртом. Готовая смесь наносится пневмораспылением, рабочее давление 1.5–3.0 атм., размер дюзы 1,2–1,8 мм. Рабочий инструмент промыть водой сразу после использования. Окрашивание проводится в один слой, рекомендованная толщина нанесения 80–100 мкм.

Сушка. Сушку изделий после окрашивания лаком рекомендуется проводить в интервале температур от 40 до 160° С при относительной влажности 50-80%. Время сушки при 60° С до складирования составляет 2-3 часа, а при 180° С – 10-20 мин. Допускается также сушка при комнатной температуре. В условиях: 20° С и относительной влажности воздуха 50-70%: "на отлип" – 30-40 мин, "до складирования" - от 2 до 3 дней. Нанесение последующих слоев допускается после полного высыхания предыдущих, также с добавлением сшивателя и промотора адгезии. На протяжении первых 7 суток после покраски не рекомендуется подвергать изделия долговременному воздействию воды и отрицательных температур.

Хранение и упаковка. Хранить в прохладном месте при 5-35° С в плотно закрытой таре. Не замораживать! Гарантийный срок хранения – 6 месяцев. Продукция поставляется в ПЭТ флаконах от 100г до  20 и 10 литровых металлических ведрах с обручем. Если продукт поставляется малым количеством (до 0.5) кг, или упаковка с краской была вскрыта, срок хранения краски уменьшается до 2х месяцев.

Безопасность и утилизация. При применении продукта и его хранении соблюдать обычные в таких случаях меры безопасности. При работах и их окончании обеспечить проветривание/вентиляцию помещений. При попадании в глаза и на кожу немедленно смыть водой. Остатки продукта утилизировать как отвердевшие/неотвердевшие старые лаки и краски. Не сливать в водоемы, сточные воды и почву. Краска НЕ ПОЖАРООПАСНА. При работе с изопропиловым спиртом соблюдайте все меры безопасности указанные в паспорте безопасности к этому продукту.

ВНИМАНИЕ! Краска изготавливается индивидуально под ваш заказ. Возврату и обмену не подлежит! Доставка производится только после 100% предоплаты заказа. Дорогие друзья! Делайте заказ краски для стекла, керамики и фарфора ОБДУМАННО!

Наши технологи, по телефонам указанным на сайте, всегда ответят на все ваши вопросы и окажут информационную поддержку по применению наших товаров.

ПРИЯТНЫХ ПОКУПОК И ТВОРЧЕСКИХ УСПЕХОВ!
